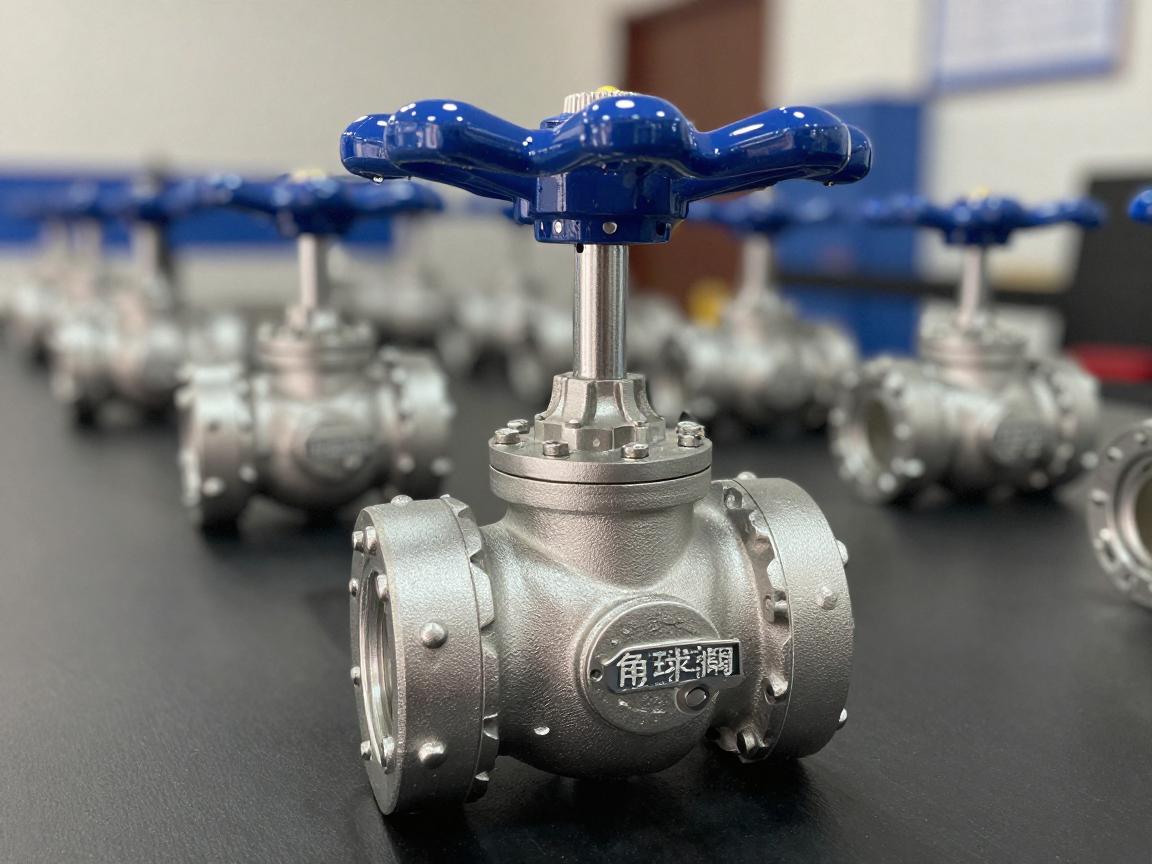

你说在管道安装里,碰到空间特别局促,可介质流向又需要来个直角转弯,这种尴尬情况该怎么处理呢?这时候角球阀,或者也有人叫它直角球阀,就能派上大用场了。它其实就是把球阀和角阀的特点给揉合到一块儿去了,一种阀门两种用法,听着是不是挺聪明的?咱们今天不光弄明白它是个啥,还找了些角球阀图片,争取让大家有个直观的印象。
简单来说,角球阀属于角行程阀门,靠旋转球体来干活儿。它的阀体是直角形的,进口和出口成90度直角。阀体里面有左端口、后端口,以及一个弯折的流体通道,球体就放在这个通道的弯折地方。球体上开着通孔,阀门一打开,流体通道就和球体的通孔贯通了。这种结构让角球阀特别适合管道需要直角配管的场合。
那角球阀和咱们平时常听的普通球阀,区别主要在哪呢?可能下面这个表能帮你瞅得更明白些。
角球阀与普通球阀主要特点对比
特性 | 角球阀 (Angle Ball Valve) | 普通球阀 (Standard Ball Valve) |
|---|---|---|
流路形式 | 进出口呈90度直角,流路在阀体内转弯 | 直通式,进出口一般在同一直线上 |
空间占用 | 结构相对紧凑,能适应狭窄空间和需要改变流向的场合 | 直通流道可能需要更多的安装空间 |
适用介质 | 适用于高粘度、含悬浮物或颗粒的流体,阀体内不易存积污物 | 适用于一般清洁介质,如水流等 |
流动阻力 | 流路顺畅,但因其直角转向,阻力相对会大一些 | 直通流道,流体阻力一般较小 |
主要优势 | 兼具切断和改变流向功能,结构紧凑,自洁性好 | 流通能力强,开关迅速,密封性好 |
角球阀的这个结构特点,让它具有了一些不错的优点。比如它的流路简单顺畅,死区和涡流区都比较小,介质自己就能起到冲刷效果,这样就不太容易堵塞,自我清洁能力较好。另外嘛,它把管道弯头和阀门的功能合二为一了,让管道系统可以更紧凑,节省安装空间在有些地方可是很重要的。
不过话说回来,角球阀也不是万能的。因为它得在阀体内实现流体转向,所以流动阻力相比直通式球阀会大一些。而且,它的流量特性和调节性能可能不如一些专门用于调节的阀门,比如单座阀或双座阀。
那角球阀一般用在哪些地方呢?它特别适合处理高粘度、或者含有悬浮物和颗粒物的介质,像是一些浆料、易结晶的流体等等,它的流道不容易让这些东西存积堵塞。另外就是那些管道布置确实需要直角转弯,同时安装空间又比较紧张的场合,用它就能省掉一个弯头和一个连接点,既简化了结构又减少了潜在的泄漏点。在一些要求较高的工业领域,比如高压差、高静压的工况,如果合理选择了阀内件的材料和结构形式,角球阀也能胜任。
有朋友可能会好奇,角球阀里面的密封怎么样,要是时间长了有磨损或者需要维修该怎么办?其实现在有些角球阀设计考虑得挺周全的。比如采用上装式结构,就是说维修时只要拆掉上面的阀杆等部件,就能把内部零件取出来进行检查或更换,不用把整个阀门从管道上卸下来,这就方便多了。还有一些设计会加入外调压补偿装置,可以在不拆卸阀门的情况下,从外部调整密封比压,帮助保持密封效果,延长使用寿命。
总的来说,角球阀算是阀门家族里一个解决特定问题的能手。虽然它可能在所有方面都不是最顶尖的,但在需要改变流向、应对复杂介质以及节省空间的这些场景下,它的优势就挺明显的。选型的时候,关键还是得看实际工况的具体要求,像介质特性、压力温度、空间限制这些,这样才能判断角球阀是不是你的那道菜。我觉得在工程应用或者自家装修考虑管路时,了解这种阀门的特长和短板,对于做出合适的选择还是挺有帮助的,起码不会抓瞎。
